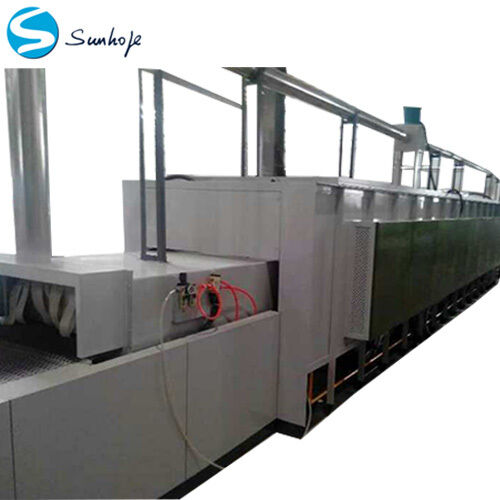

窒素雰囲気1000mmメッシュベルトアルミニウムろう付け炉

この工業用炉は、保護窒素雰囲気下でのアルミニウム部品の高品質ろう付け用に特別に設計された連続メッシュベルトタイプのシステムです。非腐食性フラックスを使用して、酸化することなくアルミニウム部品を接合し、強力でクリーンで信頼性の高い接合部を確保します。このシステムは大量生産向けに設計されており、インタークーラー、ラジエーター、コンデンサー、エバポレーター、オイルクーラーなどの自動車用熱交換器の製造に最適です。完全なラジエーター生産ラインの一部として、コアビルダーや圧着機などの補助設備とシームレスに統合されます。

1.最適化された窒素保護： 複数の窒素入口（フロントカーテン、炉、リアチャンバー）と調整可能な流量計を備えた正確な雰囲気制御システムを備えており、完璧なろう付けに不可欠な無酸素環境を確保します。

2.優れた熱効率と均一性： 炉キャビティは高品質のセラミックファイバーニードルブランケットで完全に断熱されており、熱損失を最小限に抑え、優れた温度均一性（±3℃）を保証します。この設計により、エネルギー消費量を30％以上削減できます。

3.堅牢で耐久性のあるマッフル設計： 炉の心臓部は、6mm厚のSUS304/316Lステンレス鋼マッフルを使用し、6メートルの単一折りで形成され、V字型の底が補強されています。この構造は、スライドレールとともに、熱応力に耐え、長い耐用年数を保証します。

4.正確でモジュール式の加熱制御： ろう付けチャンバーは、上部と下部の発熱体（0Cr25Al5合金）を備えた3つの独立して制御されたゾーンに分割されています。このPID制御のモジュール設計により、特定のコンポーネントに合わせて調整された正確な熱プロファイル管理が可能です。

5.メンテナンス性と安全性の向上： 発熱体は、交換が容易なように、側面に取り付けられた絶縁セラミックチューブを介してアクセスできます。ボルトで密閉された取り外し可能な屋根パネルと側壁により、簡単なメンテナンスと検査が容易になります。

6.完全統合ライン： この炉は、脱脂炉、フラックススプレー室、乾燥炉、および調整された冷却システム（水/空冷）を含むターンキーシステムの一部であり、合理化された生産プロセスを保証します。

カテゴリー	仕様
メッシュベルト幅	1000 mm
有効作業エリア	1000 mm（幅）x 250 mm（高さ）
炉室開口部	1050 mm（幅）x 300 mm（高さ）
動作温度	600～650℃
最大使用温度	700℃
温度均一性	±3℃
加熱ゾーンの長さ	6メートル
温度制御ゾーン	3つの独立したセクション
温度センサー	6点（セクションあたり上部と下部+炉温度）
発熱体	抵抗線（らせん状、ろう付けゾーン用0Cr25Al5）
定格電力	240 KW ±10%
制御システム	電力調整付きPID
コンベアメッシュベルト	SUS316L、ワイヤーΦ3.0mm、耐摩耗性ワイヤーΦ3.5mm
動作高さ	900 mm（メッシュベルト表面）
マッフル材質	SUS304 / 316Lステンレス鋼、厚さ6mm
断熱材	セラミックファイバーニードルブランケット
雰囲気	窒素（N₂）保護
