| 起源の場所 | 中国広東省 |
| ブランド名 | Sunhope |
サーボドライブシステムは、生産切り替え中の正確な動き制御、スムーズな操作、迅速な調整を提供し、ダウンタイムを削減し、製造効率を向上させます。自動車用コンデンサーコア組立機は、自動車用コンデンサーおよびアルミニウム熱交換器メーカー向けに開発された精密エンジニアリングソリューションです。チューブ、フィン、サイドプレート、ヘッダープレートなどの主要コンポーネントを正確に組み立て、完全なコンデンサーコアを形成し、ろう付けプロセス前に安定した位置決め、一貫した品質、信頼性の高い性能を保証するように設計されています。
サーボ制御自動チューブ配列システムを搭載したこの機械は、手動操作への依存を減らしながら、組立精度を向上させます。正確なチューブ位置決め技術は、メーカーがより一貫した生産結果を達成し、組立エラーを削減し、全体的な製造効率を向上させるのに役立ちます。
この装置は、自動車用コンデンサー製造、ラジエーター製造、その他のアルミニウム熱交換器用途に適しています。
自動コンデンサーコア組立へのアップグレードの理由
従来のコンデンサーコアの手動組立プロセスでは、チューブの位置決めの一貫性のなさ、組立品質の不安定さ、高い労働力要件などの課題がしばしば発生します。生産プロセスSUNHOPEの
は、精密な制御と最適化された組立プロセスを通じて、これらの課題を克服するのに役立ちます。
サーボ制御チューブ配列システムは、正確なチューブ位置決めと一貫した間隔を保証し、生産中のコア品質の安定を維持するのに役立ちます。
重要なチューブ配列作業を自動化することで、機械は反復的な手作業を削減し、生産の標準化を向上させます。
精密な機械制御により、信頼性の高い組立性能が保証され、連続生産環境に適しています。
主な特徴と利点
この機械は、サーボ駆動のチューブ配列システムを備えており、事前に設定された要件に従ってチューブを自動的に配置します。
高精度コンデンサーコア組立
さまざまな熱交換器設計に対応する柔軟な構成
サーボドライブシステムは、生産切り替え中の正確な動き制御、スムーズな操作、迅速な調整を提供し、ダウンタイムを削減し、製造効率を向上させます。生産プロセスサーボチューブ配列機構とコア組立構造の詳細ビュー

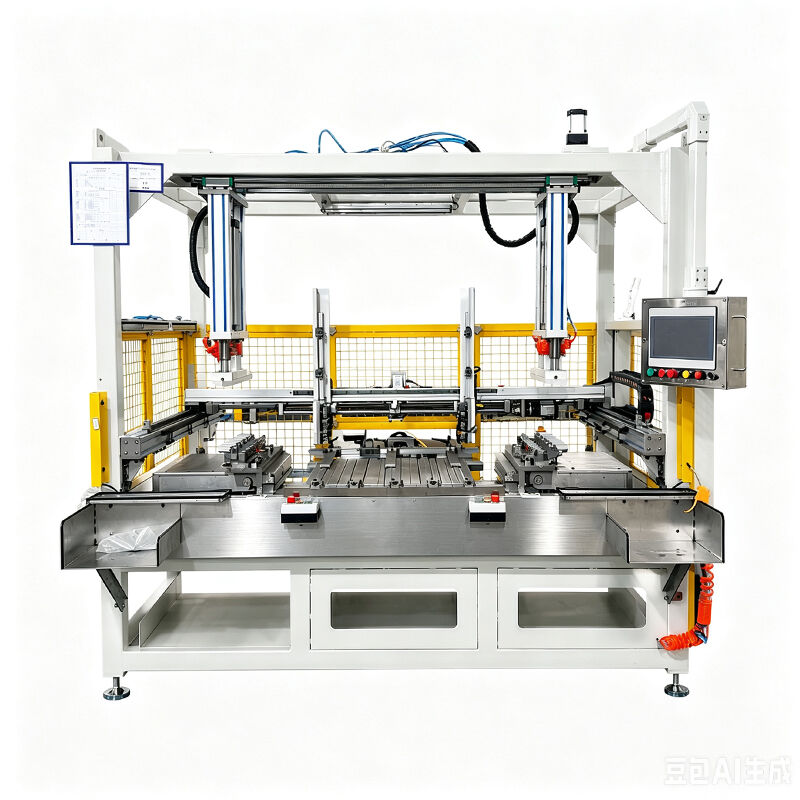

自動コンデンサーコア組立機
1. チューブローディング
2. 自動チューブ配列
3. ヘッダープレート取り付け
4. フィン配置
5. ろう付け用コア準備
ラジエーターコア
| HVAC熱交換器コンポーネント | 乗用車、商用車、産業用冷却システム向けのアルミニウムろう付け熱交換器を製造するメーカーによって広く使用されています。 |
|---|---|
| 技術パラメータ | チューブ供給システム |
| 仕様 | 装置機能 |
| 自動チューブ配列 | コア高さ |
| 300～900mm | コア幅 |
| 300～600mm | チューブ＆フィン中心間距離 |
| 8+2=10mm (カスタマイズ可能) | チューブ厚さ |
| 2mm (カスタマイズ可能) | フィン高さ |
| 8mm (カスタマイズ可能) | チューブ層 |
| 1層 | 駆動方式 |
| サーボ | チューブ供給システム |
| 垂直チューブマガジン、手動チューブ配置 | チューブ配列 |
| 自動チューブ配列 | ヘッダープレート取り付け |
| 自動/手動ヘッダープレート取り付け | フィン配置 |
| 手動フィン配置 | 電源 |
| 約6KW | 空気圧 |
| 0.5～0.8MPA | 機械寸法 |
| 約2700×1900×2250mm | 機械重量 |
| 約2.2T | 切り替え時間 |
生産効率約80±30秒/個 (参考値、操作条件による)SUNHOPEを選ぶ理由コンデンサー製造ソリューションを入手する15年以上の経験
を持つ
コンデンサー製造ソリューション
アルミニウムろう付け炉漏れ試験装置ラジエーターおよびコンデンサーコンポーネント
装置供給を超えて、SUNHOPEは設置ガイダンス、オペレータートレーニング、技術サポートを提供し、お客様が効率的で信頼性の高い熱交換器生産ラインを確立するのを支援します。
を提供できます。
よくある質問
この機械は、チューブを正確に配列し、フィン、サイドプレート、ヘッダープレートを組み合わせて、ろう付けと最終加工の前に自動車用コンデンサーコアを組み立てるために使用されます。
組立精度を向上させ、手動エラーを削減し、より安定した生産品質を達成するのに役立ちます。
はい。この機械は、サーボ制御自動チューブ配列システムを使用して、事前に設定されたパラメータに従ってチューブを正確に配置します。
標準モデルは以下をサポートします。
コア幅: 300～600mm
チューブ間隔、チューブ厚さ、フィン高さ、その他の仕様は、お客様の要件に応じてカスタマイズ可能です。
はい。SUNHOPEは、異なるコンデンサー構造、生産能力要件、製造プロセスに基づいてカスタマイズされたソリューションを提供します。
カスタマイズオプションには、機械構成、コア寸法、組立仕様が含まれます。
はい。SUNHOPEは、コンデンサーコア組立機、フィン成形機、アルミニウムろう付け炉、漏れ試験装置、および関連する熱交換器コンポーネントを含む、完全な自動車用コンデンサー製造ソリューションを提供します。
また、設置ガイダンス、オペレータートレーニング、技術サポートも提供し、お客様が効率的で信頼性の高い生産ラインを確立するのを支援します。コンデンサー製造ソリューションを入手するコンデンサーコア生産を改善するための効率的な方法をお探しですか？
