| 起源の場所 | 広東省、中国 |
| ブランド名 | Sunhope |

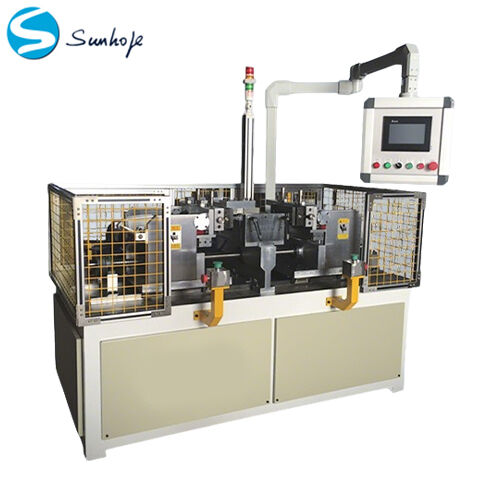

熱付けコア組立機械は,専門ですラジエーターコア組自動化された自動車ヒーターコアの生産のために設計されたシステムです.それは正確に完全なコア組成に平らなチューブ,フィン,メインプレート,サイドプレートを組み立てます.ラジエータを作る機械自動車用熱交換器の製造機器で,一部の小型冷凝器と蒸発器コアを組み立てることもサポートします.
高精度組立精密な平坦なチューブピッチと均一なフィンの配置を保証し,優れた寸法一貫性があります.コアビルダーマシン後続の溶接プロセスの出力を著しく改善し,位置位置の精度が ±0.01 mm に達します.
柔軟な変更熱付け器のコア仕様に対応するための迅速なモデル変更をサポートします.フィンプレス機そしてフィン・フォーム・マシン多種多様な小批量生産に最適ですアルミニウムフィンプレス応用について
* (RM-T22モデルに基づいて,カスタマイズ可能) *
| パラメータ | 仕様範囲 | 注記 |
|---|---|---|
| サイクル毎の作業部品 | 1 ユニット | 複数のステーションで設定可能 |
| コア長さ | 150~600mm (標準) / 200~1000mm (カスタム) | 熱器のコア長さ |
| コア幅 | 16×80 mm | コア厚さの方向 |
| 中核の高さ | 100×600 mm | 中核の高さの方向 |
| 平面チューブピッチ | 指定されているように | 製品要件に基づいて調整可能 |
| 層数 | 1層 (標準) | 複数層で設定できる |
| 空気供給 | 入力圧 ≥0.5 MPa,動作圧 0.5 MPa | プラント圧縮空気を必要とする |
| 電源 | AC 220V 50Hz (標準) / AC 380V 50Hz (カスタム) | 地域電力網に適応可能 |
| アセンブリ サイクルの時間 | 約25秒/ユニット (標準モデル) | 基本仕様と少し異なります |
| ドライブシステム | サーボモーター + パンネマティックシステム | 定位精度 ±0.01 mm |
| 尺寸 (約) | 1800×1200×1500mm | カスタマイズに基づいて調整可能 |
| 体重 (約) | 1500kg | 構成によって異なります |
この機器は非標準的な工業機械であり,コア寸法,生産能力,自動化要件に基づいて完全にカスタマイズすることができます.カスタマイズオプションには以下が含まれます:
異なるヒーターコア仕様への適応
全自動または半自動バージョン
オーダーメイドの道具と固定装置
統合生産ライン設計フィンプレスラインそして管の拡張装置調整
SUNHOPEは15年以上にわたり,自動車用ラジエーターとコンデンサー部品を専門とする主要なメーカーであり,世界的に輸出しています.私たちの専門知識は,ラジエーターの生産ライン全体をカバー.
